KCB型齒輪式輸油泵_KCB齒輪油泵產品概述

KCB型齒輪輸油泵適用于輸送各種油類,如原油、柴油、潤滑油。配用銅齒輪可輸送低閃點液體,如汽油、苯等。介質溫度不超過70℃,如需使用耐高溫泵,可同本單位聯系配用耐高溫材料即可。耐高溫泵的使用溫度不超過300℃,粘度為5×10-5～1.5×10-3m2/s。 2cy型齒輪潤滑泵主要用于各種機械設備中的潤滑系統中輸送潤滑油,用于輸送粘度在10.E(75c.s.t)以下,溫度在300℃以下的具有潤滑性的油料,不銹鋼齒輪泵可輸送食用油料、飲料等。KCB齒輪油泵結構簡單緊湊,使用和保養方便。

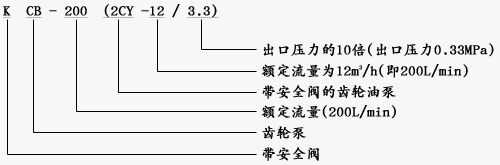

KCB型齒輪式輸油泵_KCB齒輪油泵型號意義

KCB齒輪油泵用途說明

KCB齒輪泵適用于輸送各種油類、如重油、柴油、潤滑油，配用銅齒輪可輸送內點低液體，如氣油、笨等所以稱為齒輪油泵，不銹鋼齒輪泵可輸送飲料和腐蝕性的 液體。不適用于含硬質顆粒或纖維的，適用粘度為5×10-5～1.5×103m2/s。溫度不高為70℃，如需輸送高溫液體，單級單吸油泵請使用耐高溫齒輪油泵，可輸送300℃以下液體。

KCB齒輪油泵特點

1、 該電動抽油泵結構簡單緊湊，使用和保養方便。

2、 具良好的自吸性，故每次開泵前不須灌入液體。

3、 潤滑是靠輸送的液體而自動達到的，故日常工作時無須另加潤滑液。

4、利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在油泵工作中受到不可避免的液壓沖擊時，能起到良好的緩沖作用。

KCB齒輪油泵結構說明

KCB齒輪油泵泵體、齒輪、前后泵蓋、安 全閥、軸承及密封裝置等零、部件組成.

1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用良好碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。

2、安 全閥。KCB系列油泵在后泵蓋或泵體上方裝有安 全閥，齒輪油泵 當泵或排出管道發生故障或?qū)⑴懦鲩y門完全關閉而產生高壓和高壓沖擊時安 全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安 全保護作用。

3、軸承。2CY系列油泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。

4、軸封。本系列齒輪油泵產品的軸端密封有骨架油封、機械密封及填料密封三種結構。

a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。

b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。

c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。

用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。

5、進、出油口型式：

2CY系列齒輪油泵進、出油口為與口徑對應的英制管螺紋(G),直接制作在泵體上。

KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺紋口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。

6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。

KCB齒輪油泵使用時應注意事項

1、安裝齒輪油泵：

a. 安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。

b. 安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。

c. 齒輪油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。

d. 為防止顆粒雜盾等污物進入泵內，應在吸入口安裝金屬過濾網，過濾精度為30目/in，過濾面積應大于進油管橫截面積三倍以上。

e. 進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。

f. 當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，可將進油管加粗一擋。吸油管路較長時還應安裝底閥。

2、齒輪油泵工作前的檢查：

a. 泵的各緊固件是否牢固。

b. 主動軸轉動是否輕重均勻一致。

c. 進出管道的閥門是否打開。

d. 泵的旋轉方向是否符合要求。

e. 初次使用前應向泵內注入適量介質。

3、齒輪油泵工作時的維護：

a. 注意齒輪油泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以?xún)?nèi)。

b. 當齒輪油泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。

c. 一般情況下，不得任意調整安 全閥，如需調整時，要用儀器校正。使安 全閥的截止壓力為泵

d. 額定壓力的1.5-2倍。4、泵的停止

a. 切斷電源。

b. 關閉進出管道閥門。

KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。

軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。
