2XZ型直連式真空泵概述
2XZ型直連式真空泵為雙級直聯式結構的旋片真空泵，它的工作性能由高壓級與低壓級兩部分組成，它的吸入口與真空設備連接，在運轉時將容器內氣體大量吸入與排出，當設備獲得真空時，高壓排氣伐封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入成排出，將真空設備可獲得了一定的真空度，2XZ型旋片式真空泵的技術參數為6×10-2，泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我廠特采用金屬刮片，適用與擴散泵的前級泵，精 密一起的配套，實驗室、醫藥、食品包裝，電子、電光源等單位使用。
2XZ型直連式真空泵的特點
2XZ型直連式真空泵具有體積小、重量輕、噪聲低、起動方便等優點。2XZ型直連式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用，此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
2XZ型直連式真空泵是用黑色金屬與鋁合金制造，屬較精 密的設備。2XZ型旋片式真空泵的主要工作部件浸在特制的真空泵油中運轉。因此，不適用于抽除含氧過高的、有毒、有爆炸性的。對真空泵油起化學反應或?qū)谏饘儆懈g的氣體，更不能作為壓縮機和輸送泵使用。
2XZ型直連式真空泵性能參數
參數/型號 | 2XZ-0.25 | 2XZ-0.5 | 2XZ-1 | 2XZ-2 | 2XZ-4 | |
抽氣速率m3/h(L/S) | 50（HZ） | 0.9（0.25） | 1.8（0.5） | 3.6（1） | 7.2（2） | 14.4（4） |
60(HZ) | 1.1（0.3） | 2.1（0.6） | 4.3（1.2） | 8.6（2.4） | 17.2（4.8） | |
限定壓力 （Pa） | 分壓力 | ≤6×10-1 | ≤6×10-2 | ≤6×10-2 | ≤6×10-2 | ≤6×10-2 |
全壓力 | ≤6.5 | ≤1.33 | ≤1.33 | ≤1.33 | ≤1.33 | |
50HZ | 轉速（r/min） | 1400 | 1400 | 1400 | 1400 | 1400 |
60HZ | 轉速（r/min） | 1720 | 1720 | 1720 | 1720 | 1720 |
電機功率 | 0.12 | 0.18 | 0.25 | 0.37 | 0.55 | |
電源電壓（V) | 220 | 220/380 | 220/380 | 220/380 | 220/380 | |
進氣口口徑（外徑） | φ15 | φ20 | φ20 | φ30 | φ30 | |
噪音（dBA） | 63 | 65 | 65 | 68 | 68 | |
容油量 （L） | 0.5 | 0.6 | 0.7 | 1 | 1.2 | |

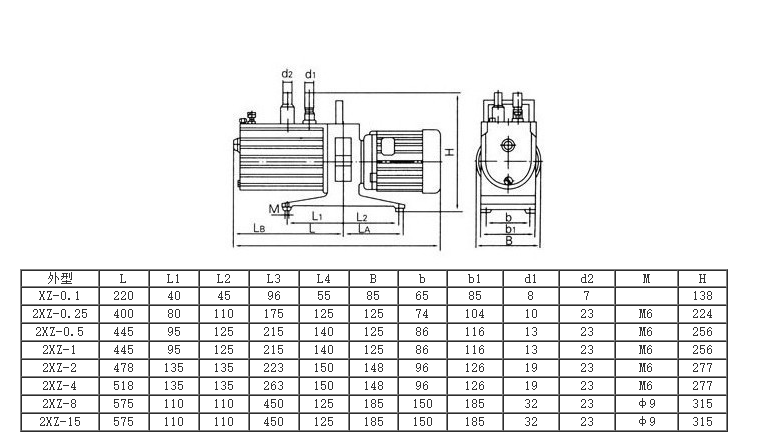

外形尺寸 | 403×130×240 | 447×168×260 | 469×168×260 | 514×168×282 | 565×168×282 | |
重量（Kg）毛重/凈重 | 16/15 | 17/16 | 18/17 | 22/20 | 24/22 | |
參數/型號 | 2XZ-6 | 2XZ-8 | 2XZ-15 | 2XZ-25 | |
抽氣速率(L/s) | 50(HZ) | 21.6（6） | 28.8（8） | 54（15） | 90（25） |
60(HZ) | 26（7.2） | 34.5（9.6） | 64.8（18） | 108（30） | |
限定壓力 | 分壓力 | ≤4×10-2 | ≤4×10-2 | ≤4×10-2 | ≤4×10-2 |
（Pa） | 全壓力 | ≤1 | ≤1 | ≤1 | ≤1 |
轉速（r/min) | 50(HZ) | 1400 | 1400 | 1400 | 1400 |
60(HZ) | 1720 | 1720 | 1720 | 1720 | |
電機功率 | 0.75 | 1.1 | 1.5 | 2.2 | |
電源電壓（V) | 380 | 380 | 380 | 380 | |
進氣口口徑 | KF -40 | KF -40 | KF -40 | KF -50 | |
噪音（dBA） | 68 | 70 | 70 | 72 | |
容油量（L） | 2 | 3 | 4 | 5 | |
外形尺寸 | 565×200×342 | 650×240×430 | 700×240×430 | 770×240×430 | |
毛重/凈重（Kg） | 50/40 | 70/60 | 86/75 | 98/85 | |
2XZ型直連式真空泵的使用范圍和條件
1、2XZ型直連式真空泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、進氣口連續敞通大氣運轉，不得超過三分鐘。
3、不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、不得作壓縮泵或輸送泵用。
5、2XZ型直連式真空泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于2XZ型旋片式真空泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4／5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
