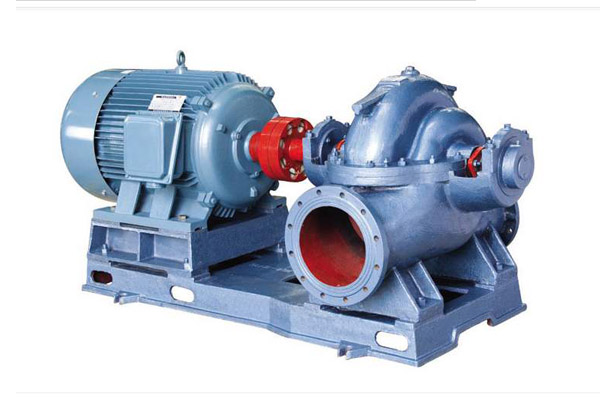

S SH單級雙吸離心泵產品概述
S型泵是取代Sh型單級雙吸、臥式中開離心泵，供輸送清水及物理化學性質類似于水的液體（液體較高溫度不超過80℃）。適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。SM、SF、SY型泵均是在S型泵基礎上通過改變材質、密封、結構等措施而形成的分別適應于輸送多泥砂水質或有耐磨要求、耐腐蝕要求或油類等介質。

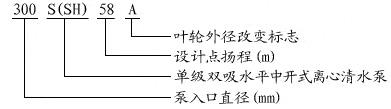

S SH單級雙吸離心泵型號意義
S SH單級雙吸離心泵性能范圍
流量：160～18000m3/s
揚程：12～125m
S SH單級雙吸離心泵結構特點
S、SM、SF、SY型泵的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水、排出管路及電動機（或其他動機）。從驅動端向泵的方向看，水泵均為順時針方向旋轉，根據需要也可生產為逆時針方向旋轉，訂貨時應特殊提出。
S、SM、SF、SY型泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。
3、葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。葉輪的軸向力利用其葉片的對稱布置達到平衡，殘余軸向力則由軸端的軸承承受。
泵軸由兩個單列向心球軸承或四個向心推力球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油或稀油潤滑。
水泵通過彈性套柱銷聯軸器由電動機直接驅動。
軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽或外部的不封管部件流入填料腔，起水封作用。
S SH單級雙吸離心泵性能參數
型號 | 流量Q (m3/h) | 揚程H (m) | 轉速n (r/min) | 功率P(kw) | 效率n (%) | 汽蝕余量 (NPSH)r(m) | |
軸功率 | 電機功率 | ||||||
100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 |
100S90A | 72 | 75 | 2950 | 23 | 30 | 64 | 2.5 |
150S100 | 160 | 100 | 2950 | 59.8 | 75 | 73 | 3.5 |
150S78 | 160 | 78 | 2950 | 45 | 55 | 75.5 | 3.7 |
150S78A | 144 | 62 | 2950 | 33.4 | 45 | 72.6 | 3.7 |
150S50 | 160 | 50 | 2950 | 27.3 | 37 | 80.4 | 3.9 |
150S50A | 144 | 40 | 2950 | 20.0 | 30 | 75.5 | 3.9 |
150S50B | 133 | 36 | 2950 | 18.0 | 22 | 72.5 | 3.9 |
200S95 | 280 | 95 | 2950 | 91.4 | 132 | 79.2 | 5.3 |
200S95A | 270 | 85 | 2950 | 83.3 | 110 | 75 | 5.3 |
200S95B | 260 | 75 | 2950 | 73.8 | 90 | 72 | 5.3 |
200S63 | 280 | 63 | 2950 | 58.3 | 75 | 82.7 | 5.8 |
200S63A | 270 | 46 | 2950 | 45.1 | 55 | 75 | 5.8 |
200S42 | 280 | 42 | 2950 | 38.1 | 45 | 84.2 | 6 |
200S42A | 270 | 36 | 2950 | 33.1 | 37 | 80 | 6 |
250S65 | 485 | 65 | 1450 | 109.2 | 132 | 78.6 | 3.1 |
250S65A | 420 | 48 | 1450 | 88.5 | 90 | 77.7 | 3.1 |
250S39 | 485 | 39 | 1450 | 61.5 | 75 | 83.6 | 3.2 |
250S39A | 468 | 30 | 1450 | 48.4 | 55 | 79 | 3.2 |
250S24 | 485 | 24 | 1450 | 36.9 | 45 | 85.8 | 3.5 |
250S24A | 414 | 20 | 1450 | 27.2 | 37 | 83.3 | 3.5 |
250S14 | 485 | 14 | 1450 | 21.5 | 30 | 85.8 | 3.8 |
250S14A | 432 | 11 | 1450 | 15.2 | 18.5 | 82.7 | 3.8 |
300S90 | 790 | 90 | 1450 | 243 | 320 | 79.6 | 4.2 |
型號 | 流量Q (m3/h) | 揚程H (m) | 轉速n (r/min) | 功率P(kw) | 效率n (%) | 汽蝕余量 (NPSH)r(m) | |
軸功率 | 電機功率 | ||||||
300S90A | 756 | 78 | 1450 | 216.4 | 280 | 74.2 | 4.2 |
300S90B | 720 | 67 | 1450 | 180 | 220 | 73 | 4.2 |
300S58 | 790 | 58 | 1450 | 147.9 | 200 | 84.2 | 4.4 |
300S58A | 720 | 49 | 1450 | 118.0 | 160 | 82.5 | 4.4 |
300S58B | 684 | 43 | 1450 | 100 | 132 | 80 | 4.4 |
300S32 | 790 | 32 | 1450 | 79 | 90 | 86.8 | 4.6 |
300S32A | 720 | 26 | 1450 | 60.7 | 75 | 84 | 4.6 |
300S19 | 790 | 19 | 1450 | 47.1 | 55 | 86.8 | 5.2 |
300S19A | 720 | 16 | 1450 | 39.2 | 45 | 80 | 5.2 |
300S12 | 790 | 12 | 1450 | 30.4 | 37 | 84.8 | 5.5 |
300S12A | 684 | 10 | 1450 | 23.9 | 30 | 78.4 | 5.5 |
350S125 | 1260 | 125 | 1450 | 533 | 680 | 80.5 | 5.4 |
350S125A | 1181 | 112 | 1450 | 461 | 570 | 78.2 | 5.4 |
350S125B | 1098 | 96 | 1450 | 373 | 500 | 77 | 5.4 |
350S75 | 1260 | 75 | 1450 | 303 | 360 | 85.2 | 5.8 |
350S75A | 1170 | 65 | 1450 | 244.4 | 280 | 84.2 | 5.8 |
350S75B | 1080 | 55 | 1450 | 196.3 | 220 | 82.4 | 5.8 |
350S44 | 1260 | 44 | 1450 | 172.5 | 220 | 87.5 | 6.3 |
350S44A | 1116 | 36 | 1450 | 129.5 | 160 | 84.5 | 6.3 |
350S26 | 1260 | 26 | 1450 | 102 | 132 | 87.5 | 6.7 |
350S26A | 1116 | 21 | 1450 | 76.9 | 90 | 83.4 | 6.7 |
350S16 | 1260 | 16 | 1450 | 64.4 | 75 | 85.4 | 7.1 |
350S16A | 1044 | 13 | 1450 | 47 | 55 | 78.3 | 7.1 |
400S90 | 1620 | 90 | 1450 | 473 | 560 | 84 | 6.2 |
400S90A | 1460 | 73 | 1450 | 345 | 450 | 84 | 6.2 |
型號 | 流量Q (m3/h) | 揚程H (m) | 轉速n (r/min) | 功率P(kw) | 效率n (%) | 汽蝕余量 (NPSH)r(m) | |
軸功率 | 電機功率 | ||||||
400S90B | 1300 | 58 | 1450 | 245 | 315 | 84 | 6.2 |
400S40 | 1080 | 40 | 970 | 140 | 185 | 85 | 5.1 |
400S40A | 1007 | 33 | 970 | 107 | 160 | 84.5 | 5.1 |
400S40B | 870 | 26 | 970 | 73.3 | 110 | 84 | 5.1 |
500S98 | 2020 | 98 | 970 | 678.1 | 800 | 79.5 | 4.1 |
500S98A | 1872 | 83 | 970 | 539 | 630 | 78.5 | 4.1 |
500S98B | 1746 | 74 | 970 | 450.1 | 560 | 78.7 | 4.1 |
500S59 | 2020 | 59 | 970 | 388.2 | 450 | 83.6 | 4.5 |
500S59A | 1872 | 49 | 970 | 332.32 | 400 | 75.6 | 4.5 |
500S59B | 1746 | 40 | 970 | 255.8 | 315 | 74 | 4.5 |
500S35 | 2020 | 35 | 970 | 218.2 | 280 | 83.6 | 4.8 |
500S35A | 1746 | 27 | 970 | 150.6 | 220 | 75.6 | 4.8 |
500S22 | 2020 | 22 | 970 | 143.6 | 185 | 74 | 5.2 |
500S22A | 1746 | 17 | 970 | 100.6 | 132 | 88.2 | 5.2 |
500S13 | 2020 | 13 | 970 | 85.7 | 110 | 85.2 | 5.7 |
600S22 | 3170 | 22 | 970 | 215.8 | 250 | 84.2 | 7 |
600S22A | 2860 | 18 | 970 | 161.1 | 185 | 80.3 | 7 |
600S32 | 3170 | 32 | 970 | 310.4 | 355 | 83.4 | 7 |
600S32A | 2850 | 26 | 970 | 229 | 280 | 88 | 7 |
600S47 | 3170 | 47 | 970 | 456 | 560 | 87 | 6.5 |
600S47A | 2920 | 40 | 970 | 361 | 450 | 89 | 6.5 |
600S75 | 3170 | 75 | 970 | 736 | 900 | 88 | 6 |
600S75A | 2920 | 65 | 970 | 600.2 | 710 | 89 | 6 |
600S75B | 3170 | 55 | 970 | 477.5 | 560 | 88 | 6 |
600S100 | 2950 | 100 | 970 | 1015.6 | 1250 | 87 | 6 |
型號 | 流量Q (m3/h) | 揚程H (m) | 轉速n (r/min) | 功率P(kw) | 效率n (%) | 汽蝕余量 (NPSH)r(m) | |
軸功率 | 電機功率 | ||||||
600S100A | 2710 | 90 | 970 | 875.4 | 1120 | 85 | 6 |
600S100B | 3170 | 80 | 970 | 751.9 | 900 | 85 | 6 |
800S22 | 3000 | 22 | 730 | 370.2 | 450 | 84 | 7 |
800S22 | 2830 | 14 | 585 | 190.6 | 250 | 82 | 5 |
800S22A | 5500 | 17 | 730 | 254.1 | 315 | 89 | 7 |
800S22A | 4400 | 11 | 585 | 133.3 | 185 | 88 | 5 |
800S32 | 4830 | 32 | 730 | 538.5 | 630 | 87 | 74.5 |
800S32 | 3870 | 20 | 585 | 272.3 | 315 | 89 | 7 |
800S32A | 5500 | 26 | 730 | 389 | 450 | 88 | 4.5 |
800S32A | 3960 | 17 | 585 | 210.7 | 250 | 88 | 6.5 |
800S47 | 5500 | 47 | 730 | 782.2 | 1000 | 87 | 4.2 |
800S47 | 4400 | 30 | 585 | 403.9 | 450 | 90 | 6.5 |
800S47A | 5070 | 40 | 730 | 621 | 710 | 89 | 4.2 |
800S47A | 4060 | 25 | 585 | 314.1 | 355 | 89 | 6 |
800S76 | 5500 | 76 | 730 | 1293.6 | 1600 | 88 | 4.2 |
800S76 | 4400 | 49 | 585 | 674.9 | 800 | 88 | 6 |
800S76A | 5080 | 65 | 730 | 1034 | 1250 | 87 | 6 |
800S76A | 4070 | 42 | 585 | 541 | 630 | 86 | 4.2 |
800S76B | 4680 | 55 | 730 | 824.7 | 1000 | 85 | 6 |
800S76B | 3750 | 35 | 585 | 425.5 | 500 | 84 | 4 |
S SH單級雙吸離心泵適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。
S SH單級雙吸離心泵裝配、拆卸、安裝 裝配與拆卸
裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。將轉子部件裝在泵體上，調整葉輪的軸向位暈到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。 安裝檢査離心泵和電動機應無損壞。
水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值?；A(chǔ)尺寸應符合泵機組的安裝尺寸。
S SH單級雙吸離心泵安裝順序
將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
在基礎與泵底腳之后灌注混凝土 。
待混凝土干固后，擰緊地腳螺栓，并重新檢査水泵的水平度。
校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。
在檢査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
進出水管路應另設支架支撐，不得籍泵本體支承。
水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。
如離心泵安裝在進水水位以上吋，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。 啟動、停止和運行
1、啟動與停止：
啟動前，轉動泵的轉子，應該輕滑均勻。
關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水.無空氣窩存。
如果泵上裝有真空表或壓力表.要關閉其與泵相連接的旋基再起動電動機.待轉速正常后再打開；然后逐漸打開出水閘閥，如流置過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時.將閘閥開大。
均勻地擰緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出.同時注意填料腔處的溫升。
當停止水泵運轉時.要先關閉真空表及壓力表的旋塞和出水管路上的閘閥.然后關閉電動機的電源，如所處環境的溫度較低時，則應將泵體下部的四方螺塞打開.去掉??水.以免凍裂。
長期停止使用時.應拆開水泵將另件上的水擦干.在加工表面涂上防銹油保管好。
2、運轉：
水泵軸承高溫度不應超過75°C。
潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
填料磨損吋可適當壓緊填料壓蓋.若磨損過多應加以更換。
定期柁査眹軸器部件.注意電機軸承溫升。
運轉過程中.如發現矂聲或其他不正常的聲音時，應立即停車.檢査其原因.加以消除。
不得任意提高水泵的轉速.但可以降低轉速使用.如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1.降速后流量.揚程.軸功率分別為Q1 、H1和N1.其相互關系.可用下列公式迸行換算：
Q1=（n1/n）Q H1=(n1/n)2H N1=(n1/n)3N

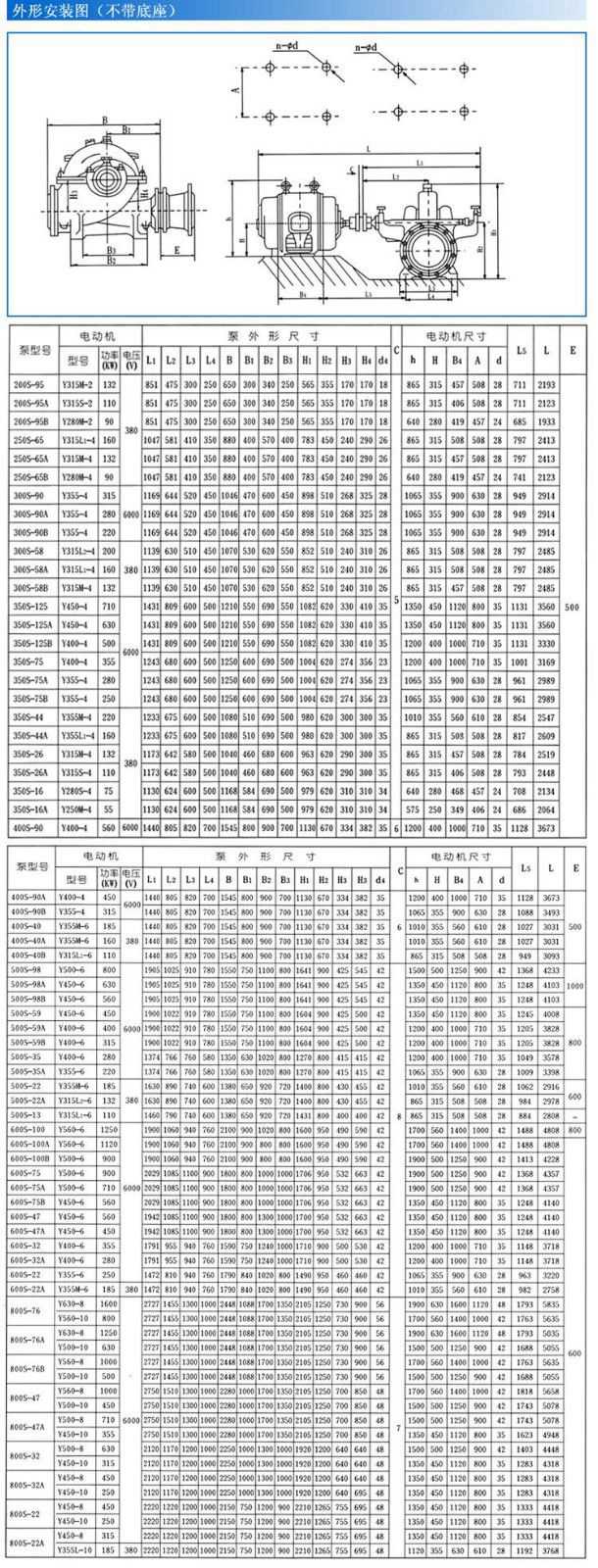

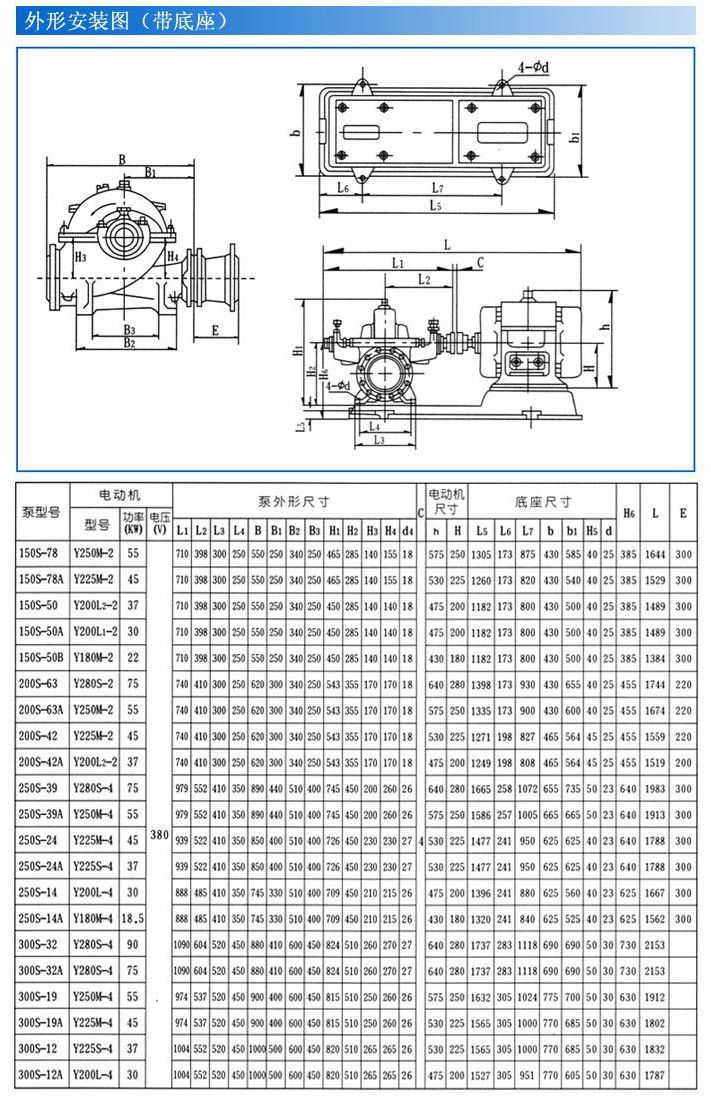

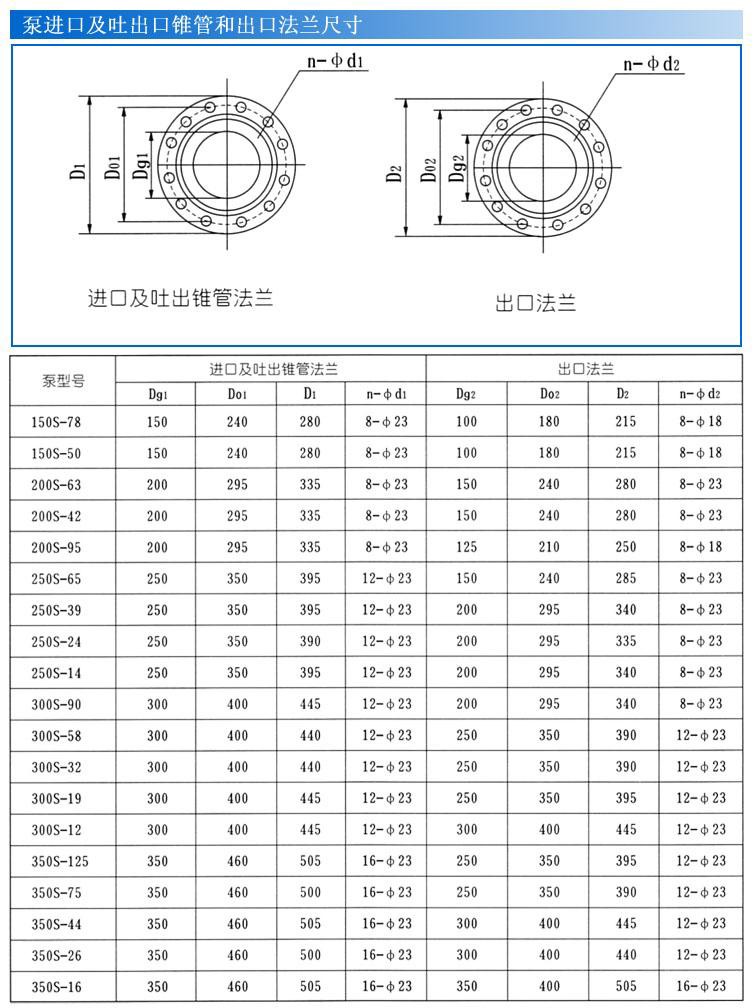

S SH單級雙吸離心泵安裝尺寸圖
